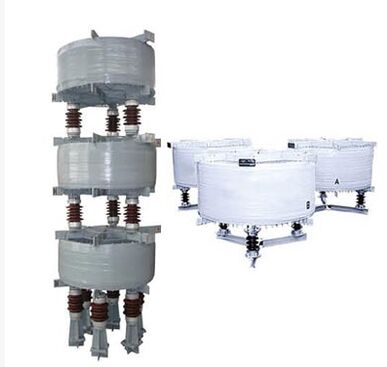

CKGKL系列高壓空心電抗器
- 額定電壓：
- 3～35KVAC 50/60HZ
- 額定電流：
- 1～5000kvar
- 產品優勢：
- 適用于電廠、高壓電力系統等
- 應用設備：
- 限流電抗器與電力系統串聯,在電力系統發生故障時,用以限制短路電流。當線路發生短路時，限流電抗器利用其電抗器特性限制線路的短路電流在某一確定的限值內，以利開關設備順利有效的切除故障。限流電抗器一般使用電抗值線性度較好的空心電抗器。限流電抗器可在長期額定電流下安全可靠的運行。故障情況下，其安匝數成數倍、幾十倍的增加，但要求其阻值或限制短路電流的能力不能變小，因此，限流電抗器宜做成空心產品而非鐵心產品。
相關產品
-
ME210系列單相單節電源濾波器 -
ME210T系列單相端子式電源濾波器 -
ME210TG系列單相導軌式電源濾波器 -
ME410系列單相雙節電源濾波器 -
ME410TL系列單相雙節電源濾波器 -
ME410T系列單相端子臺式電源濾波器 -
ME410TG系列單相端子導軌式電源濾波器 -
ME430系列單相雙節電源濾波器 -
ME710系列單相三節高性能型電源濾波器 -
ME710TG系列單相三節導軌式電源濾波器 -
ME710T系列單相三節端子式電源濾波器 -
ME100系列單節PCB板專用濾波器 -
ME110系列單節增強型PCB板專用濾波器 -
ME120系列雙節PCB板專用濾波器 -
ME160系列通用型IEC插座電源濾波器 -
ME180系列單保險管型IEC插座電源濾波器 -
ME182系列雙保險管型IEC插座電源濾波器 -
ME170系列單保險管及開關型IEC插座電源濾波器 -
ME172系列雙保險管及開關型IEC插座電源濾波器 -
ME920系列變頻器專用輸入EMC濾波器 -
ME920T系列變頻器專用輸入EMC濾波器 -
ME920TR系列變頻器端子臺式輸入EMC濾波器 -
單相交流電抗器 -
變頻器專用輸出端三相電抗器 -
變頻器專用輸入端三相電抗器 -
直流平波電抗器 -
低壓三相串聯電抗器 -
ME966L系列變頻器輸出正弦波濾波器 -
自愈式低壓并聯電容器 -
單相交流濾波電容器 -
常規型智能電容器 -
抗諧波型智能電容器 -
YB966L變頻器專用正弦波濾波器 -
PHF系列無源諧波濾波器 -
交流直流電源濾波器
產品介紹
產品用途：
串聯電抗器是電力系統無功補償裝置的重要配套設備。串聯電抗器與并聯電容器組串聯后，能有效地抑制電網中的高次諧波，限制合
閘涌流及操作過電壓，改善系統的電壓波形，提高電網功率因數，對電力電容器及其它電力設備的安全運行起到了較大的作用。廣泛涉及
電力、汽車、造船、冶金、化工、機械制造、造紙、煤炭、通訊、機場、電鍍、大型場館、高層建筑等場所和行業。
訂貨參數：
1. 系統額定電壓及頻率；
2. 配套電容器組額定容量及端電壓；
3. 電抗器額定電抗或電抗率；
4. 電抗器安裝方式；
5. 電抗器進出線夾角；
6. 其它特殊要求。

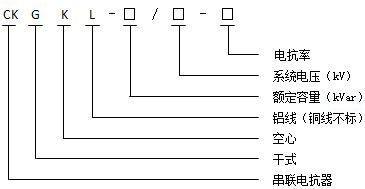

型號含義：
技術參數：
CKGKL 高壓干式空心串聯電抗器系列技術參數表 絕緣水平：LI75AC42
| 產品型號 | 并聯 電容 器組 容量 （kVar） | 電容 額定 電壓 （kV） | 額 定 電抗率 （%） | 額 定 端電壓 （V） | 額定 電流 (A) | 額定 電感 （mH） | 短時 電流 2S (kA) | 外型尺寸 D×H(mm) | 重量 (kg) | 損耗 （kW） |
| CKGKL-12/10-6 | 600 | 11/√3 | 6 | 381.1 | 31.5 | 38.52 | 0.53 | φ750×510 | 98 | 0.61 |
| CKGKL-24/10-12 | 12/√3 | 12 | 831.4 | 28.9 | 91.67 | 0.25 | φ850×550 | 150 | 1.03 | |
| CKGKL-18/10-6 | 900 | 11/√3 | 6 | 381.1 | 47.2 | 25.68 | 0.71 | φ850×640 | 116 | 0.83 |
| CKGKL-36/10-12 | 12/√3 | 12 | 831.4 | 43.3 | 61.12 | 0.36 | φ900×530 | 172 | 1.40 | |
| CKGKL-24/10-6 | 1200 | 11/√3 | 6 | 381.1 | 63.0 | 19.26 | 1.05 | φ850×640 | 128 | 1.03 |
| CKGKL-48/10-12 | 12/√3 | 12 | 831.4 | 57.7 | 45.83 | 0.49 | φ900×510 | 194 | 1.73 | |
| CKGKL-30/10-6 | 1500 | 11/√3 | 6 | 381.1 | 78.7 | 15.41 | 1.32 | φ850×640 | 143 | 1.22 |
| CKGKL-60/10-12 | 12/√3 | 12 | 831.4 | 72.2 | 36.67 | 0.60 | φ1100×620 | 201 | 2.05 | |
| CKGKL-36/10-6 | 1800 | 11/√3 | 6 | 381.1 | 94.5 | 12.84 | 1.58 | φ850×640 | 165 | 1.40 |
| CKGKL-72/10-12 | 12/√3 | 12 | 831.4 | 86.6 | 30.56 | 0.73 | φ1100×620 | 219 | 2.35 | |
| CKGKL-42/10-6 | 2100 | 11/√3 | 6 | 381.1 | 110.2 | 11.01 | 1.84 | φ850×620 | 170 | 1.57 |
| CKGKL-84/10-12 | 12/√3 | 12 | 831.4 | 101.0 | 26.19 | 0.85 | φ1200×680 | 236 | 2.64 | |
| CKGKL-48/10-6 | 2400 | 11/√3 | 6 | 381.1 | 126.0 | 9.63 | 2.11 | φ850×620 | 174 | 1.73 |
| CKGKL-96/10-12 | 12/√3 | 12 | 831.4 | 115.5 | 22.92 | 0.96 | φ1200×650 | 253 | 2.91 | |
| CKGKL-54/10-6 | 2700 | 11/√3 | 6 | 381.1 | 141.7 | 8.56 | 2.37 | φ850×620 | 181 | 1.89 |
| CKGKL-54/10-6 | 12/√3 | 6 | 415.7 | 129.9 | 10.19 | 2.17 | φ850×660 | 187 | 1.89 | |
| CKGKL-108/10-12 | 12/√3 | 12 | 831.4 | 129.9 | 20.37 | 1.09 | φ1250×630 | 265 | 3.18 | |
| CKGKL-60/10-6 | 3000 | 11/√3 | 6 | 381.1 | 157.5 | 7.70 | 2.63 | φ850×620 | 186 | 2.05 |
| CKGKL-60/10-6 | 12/√3 | 6 | 415.7 | 144.3 | 9.17 | 2.42 | φ850×660 | 192 | 2.05 | |
| CKGKL-120/10-12 | 12/√3 | 12 | 831.4 | 144.4 | 18.33 | 1.20 | φ1300×640 | 295 | 3.44 | |
| CKGKL-12/10-1 | 3600 | 11/√3 | 1 | 63.5 | 189.0 | 1.07 | 4.73 | φ700×590 | 90 | 0.61 |
| CKGKL-72/10-6 | 11/√3 | 6 | 381.1 | 189.0 | 6.42 | 3.16 | φ900×580 | 198 | 2.35 | |
| CKGKL-72/10-6 | 12/√3 | 6 | 415.7 | 173.2 | 7.64 | 2.89 | φ900×600 | 207 | 2.35 | |
| CKGKL-144/10-12 | 12/√3 | 12 | 831.4 | 173.2 | 15.28 | 1.45 | φ1300×630 | 322 | 3.95 | |
| CKGKL-14/10-1 | 4200 | 11/√3 | 1 | 63.5 | 220.4 | 0.92 | 5.50 | φ700×560 | 97 | 0.69 |
| CKGKL-84/10-6 | 11/√3 | 6 | 381.1 | 220.4 | 5.50 | 3.68 | φ1000×530 | 217 | 2.64 | |
| CKGKL-84/10-6 | 12/√3 | 6 | 415.7 | 202.1 | 6.55 | 3.39 | φ1000×550 | 242 | 2.64 | |
| CKGKL-168/10-12 | 12/√3 | 12 | 831.4 | 202.1 | 13.10 | 1.68 | φ1300×610 | 351 | 4.43 | |
| CKGKL-16/10-1 | 4800 | 11/√3 | 1 | 63.5 | 251.9 | 0.80 | 6.30 | φ700×560 | 103 | 0.76 |
| CKGKL-96/10-6 | 11/√3 | 6 | 381.1 | 251.9 | 4.82 | 4.21 | φ1000×530 | 243 | 2.91 | |
| CKGKL-96/10-6 | 12/√3 | 6 | 415.7 | 230.9 | 5.73 | 3.86 | φ1000×550 | 262 | 2.91 | |
| CKGKL-192/10-12 | 12/√3 | 12 | 831.4 | 230.9 | 11.46 | 1.93 | φ1300×610 | 380 | 4.90 |
注:以上數據僅供參考,我司保留更改數據的權力。我司亦可根據用戶要求提供非標準產品（請提供詳細參數）。
