阻抗問題
發布時間：2023-04-11 16:24
瀏覽次數：529
濾波器的工作原理
是在射頻電磁波的傳輸路徑上形成很大的特性阻抗不連續，將射頻電磁波中的大部分能量反射回源處。大多數濾波器的性能是在源和負載阻抗均為50的條件下測得的，這使我們直接聯想到極為重要的一點，這就是濾波器的性能在實際情況下不可能達到最佳。

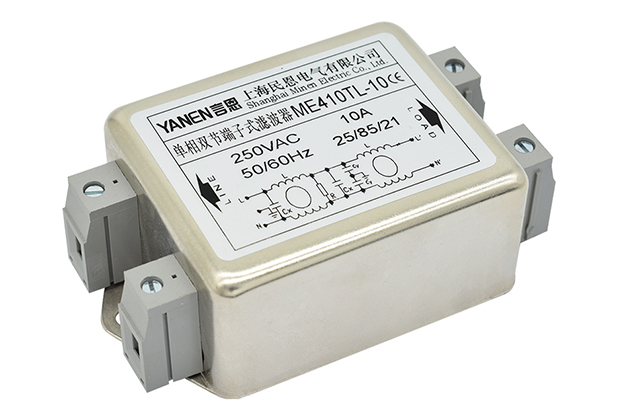

考察一個典型的電源線濾波器，它安裝在交流電源線與作為電子產品直流電源的交-直流變換器之間。白天，交流電源的阻抗在2～2kΩ間變化，取決于與它連接的負載以及所關心的頻率。連接到電子設備的電源線的特征阻抗大約在150Ω，當整流器在電源波形的尖峰附近導通時，相當于短路，而在其它時間，相當于開路。
濾波器參數是在50Ω的源和負載阻抗的測試環境下獲得的，因為大多數射頻測試設備采用50Ω的源、負載及電纜。這種方法獲得的濾波器性能參數是最優化的，同時也是最具有誤導性的。
因為濾波器由電感和電容組成的，因此這是一個諧振電路。其性能和諧振主要取決于源端及負載端的阻抗。
